Metallotermica centrifuga SHS di cast Co-Cr-Fe-Ni-Mn- (х) Leghe (4)

Data di rilascio:2021-04-13

L'analisi dei costituenti strutturali delle leghe ottenuta ha mostrato che questi heas sono costituiti da due fasi: una soluzione solida basata su γ/α-FE e una soluzione solida basata su β-phase (composto intermetalliconiale).



Le dimensioni dei componenti strutturali (50-100 Nm) rendono impossibile raccogliere i dati EDS. A questo proposito, è stato di interesse studiare la composizione della matrice e deinanoprecipiti dispersivi. La struttura compositananomecale ottenuta è atipica degli heas studiati e, in futuro, tali composizioni possono essere utilizzate come materiali strutturali per varie applicazioni.~





 22.pngsynthesis di castnicrcofenn - (Ti-Si-B (C)) Héas


 Il preparazione di Héas del cast rinforzato con boruro di silicio mediante l'introduzione di un modificatore complesso a base di Ti-Si -B (c) Sistemanella miscela verde del metodo Metalothermic SHS è stato studiato per la prima volta. L'obiettivo principale è quello di fornire una composizione di fase controllata e ottenere una determinata struttura costituita da una matrice di heate (CO-CR-FE-NI-MN) e rafforzare i precipitati basati su boridi metallici e silicidi (TI (CR) C, TI (CR) B2, TI5SI3, ecc.). La maggior parte degli elementi inclusinella composizione studiata sono reattivi e possono avere un'influenza reciproca sul verificarsi di reazioni chimiche durante l'interazione della composizionenell'onda di combustione. Vanotato che Nicrcofenn Hea,noto anche come la lega del cantore, costituisce la base di ciò che è ora indicato come la famiglia di Heas ed è multifase. Tuttavia, è stato precedentemente dimostrato che la leganicrcofenn, tra cui uno preparato utilizzando Metalothermic SHS [33, 34], possiede proprietà a bassa resistenza [4]. Pertanto, la formazione dinuovi elementi strutturali può migliorare le proprietà della resistenza dei tappi del sistema CO-CR-FE-NI-MN. In questo contesto, è stata prestata particolare attenzione a determinare e testare i regimi di sintesi dei heas co-cr-fe-ni-mn rafforzati dal boruro del silicio utilizzando l'introduzione del modificatore complesso TI-SI-B (c).

n


==<

reazione

Il SHS può essere rappresentato dal seguente schema:

<>

 videogiografica del processo di combustione delle composizioni studiate ha dimostrato che, per α α

0-8%, la miscela verde è stata in grado di bruciare e, di conseguenza, il Sono stati formati prodotti di combustione cast. Tuttavia, per α

6-8%%, i campioni preparati hanno mostrato una bassa plasticità e fratturata sotto impatto. SEM Studi di queste leghe hanno rivelato i precipitati di fasi di carburo e boridenella maggior parte del materiale, compresi complessi composti intermetallici, che apparentemente è la ragione per l'aumento della fragilità. Pertanto, possiamo concludere che le composizioni con α α α del 6% sono più promettenti per ulteriori indagini.- per α

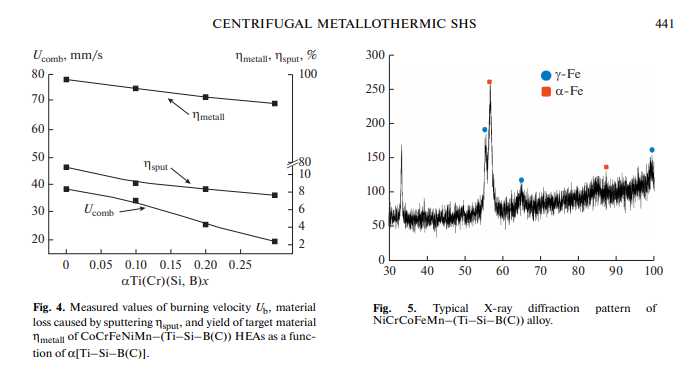

for α 6% e a55.png30 g sono stati formati lingotti con separazione della fase chiara. Un aumento α portato ad unanotevole diminuzione della velocità di combustione (Fig. 4).



E 'noto che Héas NiCrCoFeMn hanno una sola Phase struttura e possiedono Aumentata plasticità [3-6]. L'introduzione di α [TI-SI-B (С)]nella composizione della miscela verde consente di controllare la formazione della struttura composita costituita da matrice omogenea basata su tazze e rafforzamento delle inclusioni strutturali. L'aggiunta controllata di componenti \"Light\" riduce la densità degli heas ottenuti e aumenta le loro caratteristiche fisicoMeccaniche. L'introduzione simultanea di

silicon e boro contribuisce ad un aumento della resistenza all'ossidazione delle leghe.



--




\\nn esperimenti sulla modifica dell'accelerazione centrifuganell'intervallo 20-70 G, è stato trovato l'intervallo ottimale di 65 ± 5 g per la sintesi delle leghe di questo sistema. I valori aumentati di A (rispetto agli studi precedenti) sono spiegati dal presente dei componenti refrattari come boridi e silicidinella composizione \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\ NFIGURE 5 mostra il modello XRD tipico diniccofenner- (TI-SI-B (C)) Heas. Le leghe consistono solo da due fasi: α \\ NFE (BCC) e γ \\ NFE (FCC). L'analisi XRDnon ha rivelato alcuna fase aggiuntiva. Apparentemente, la concentrazione di precipitati strutturali era inferiore al limite di sensibilità del metodo. Un aumentonel complesso conduttori contenuti modificatore ad un cambiamento significativonelle frazioni di soluzioni solide formate. \\ N \\n \\n \\n \\n \\n \\n \\n immagini \\nSEM presentatinella Fig. 6 indicano strutture omogenei di leghe NiCrCoFeMn ottenuto con l'additivo TI-SI-B (c). Mappe degli elementi (figure 7-9) hanno rivelatonuovi precipitati strutturalinella matrice. \\ N \\n \\n \\n \\n

Invia il tuo messaggio a questo fornitore

  • A:
  • SHANGHAI CONLY VALVE CASTING CO., LTD
  • *Messaggio:
  • La mia email:
  • Telefono:
  • Il mio nome:
Stai attento:
Invia posta dannosa, è stata segnalata più volte, bloccherà l'utente
Questo fornitore ti contatterà entro 24 ore.
Non ci sono richieste per questo prodotto ora.
top
