Tecniche di decostruzione del circuito stampato

Data di rilascio:2022-06-20

 lo scopo principale della reverse ingegneria del circuito stampato (PCB) consistenel determinare la funzionalità del sistema elettronico o del sottosistema analizzando il modo in cui i componenti sono interconnessi.with un obiettivo di rimuovere i rivestimenti esterni e accedendo a singoli livelli PCB

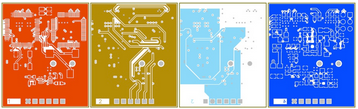

-figure 1: livelli separati del modulo EMIC 2 TEXT-TO-Speech, un PCB 4layer. Da soli, gli strati raccontano solo una parte, se del caso, della storia. Inserito insieme, è possibile identificare un layout del circuito completo.

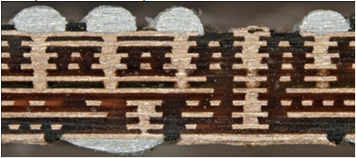

-figure 2: cross-section della scheda logica di iPhone 4-layer di Apple [8]. La spaziatura interlayer è di circa 2mil e lo spessore totale è solo 29,5 mil (0,75 mm).

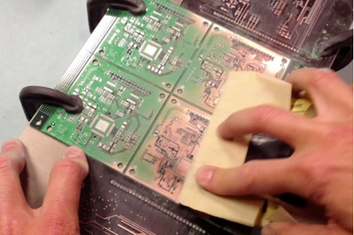

figure 3: levigatura a mano di un PCB per rimuovere la maschera per saldatura .


figure 5: usando un pennello a graffio in fibra di vetro su un PCB (a sinistra). L'area della maschera di saldatura (1,1 \"x 0,37\") è stata rimossa in meno di un minuto (a destra).

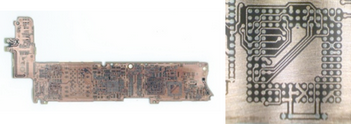

figure 4: scheda logica di iPhone 4 con maschera di saldatura rimossa (a sinistra). Un ingrandimento 235x mostra tutte le tracce di rame intatte con graffi minimo (a destra).


figure 6: gli strumenti TP SKAT BLAST 1536 Champion Abrasive BLAST GABYTH (a sinistra) e Vista interna che mostrano un PCB target e un posizionamento ideale dell'ugello (a destra).

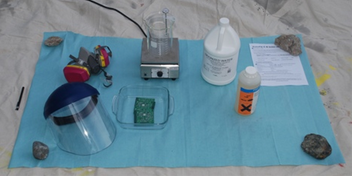

figure 8: spazio di lavoro per ilnostro Esperimenti di rimozione chimica.

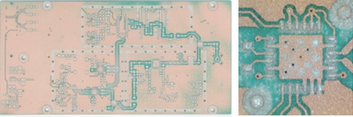

figure 7: lato superiore di un PCB dopo esplosioni abrasive (a sinistra). Un ingrandimento di 235x (a destra) mostra la rottatura sulla superficie del PCB in modo più dettagliato.

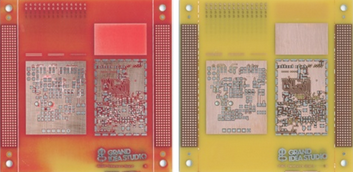

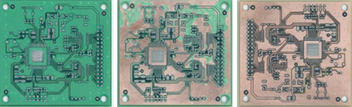

figure 9: Risultati con Rfoff C8 dopo 30 minuti (a sinistra), 60 minuti (Centro) e 90 minuti (a destra) Immersi a 130 ° F.-figure 11: il sistema laser UV Microline 600D LPKF. \


figure 10: risultati con Magnastrip 500 dopo un 60 minuti (a sinistra) e 75 minuti (a destra) Immersi a 150 ° f.

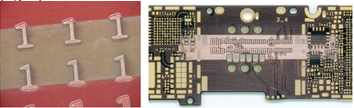

figure 12: piccole aree di maschera saldatura (1.22x 0.121c7a5d81f8bc98bbc81accc0ecd1338.png) rimosse mediante ablazione laser.

""

figure 14: usando lo strumento Dremel per esporre il livello 3 attraverso il substrato (a sinistra) e il livello interno risultante (a destra).

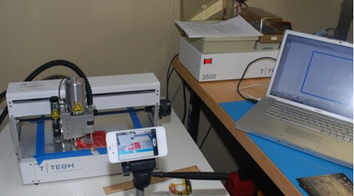

849a04365d86788beae81adc2aa5645.pngfigure 15: il sistema di prototipazione PCB QuickCircuit 5000 Ttech e laptop host in esecuzione isopro 2.7.

-

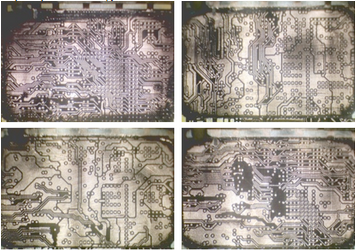

7e86c5cebd6b75bc0f824e7affe066a.pngfigure 17: strati interni da 2 a 5 di una parte della scheda logica di iPhone 4 (in senso orario a partire dalla sinistra in alto a sinistra) raggiunto con fresatura a CNC.

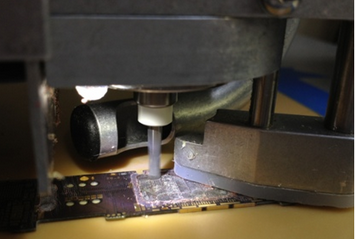

14c329d8be356cdc34005e4e298a010.pngfigure 16: chiudiup di TTech QuickCircuit 5000 Macinare un livello della scheda logica di iPhone 4.

--

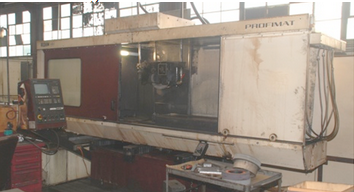

97d18715b3273fbe121440f4e4b1a64 (2).pngfigure 18: il macine di superficie di creep Blohm Profimat CNC con un controller Siemens sinumerik 810g.

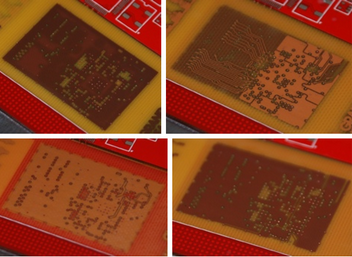

figure 19: livelli interni 2 attraverso 5 di un PCB a livello 6ottenuto con macinazione superficiale (in senso orario a partire dalla parte superiore sinistra).-

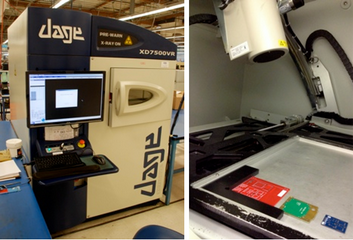

figure 20: il dage xd7500vr xray system (a sinistra) e all'interno della xray Chamber (a destra).--

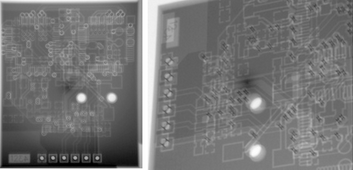

figure 21: xray Immagini di un PCB 4layer, in alto (a sinistra) e angolatoup (a destra ).---

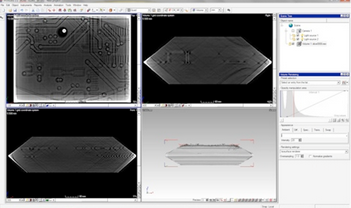

figure 22: screenshot da vgstudio 2.1 che mostra le viste X, Y e Z Crosssectional di un PCB. \-


figure 23: immagini ct dell'emic 2 PCB. Il campoofview era limitato all'area centrale inferiore della scheda. I quattro strati (da sinistra a destra) sono stati confermati per corrispondere ai layoutnoti di Fig. 1.--
