Bulloni Classe 8.8

Descrizione

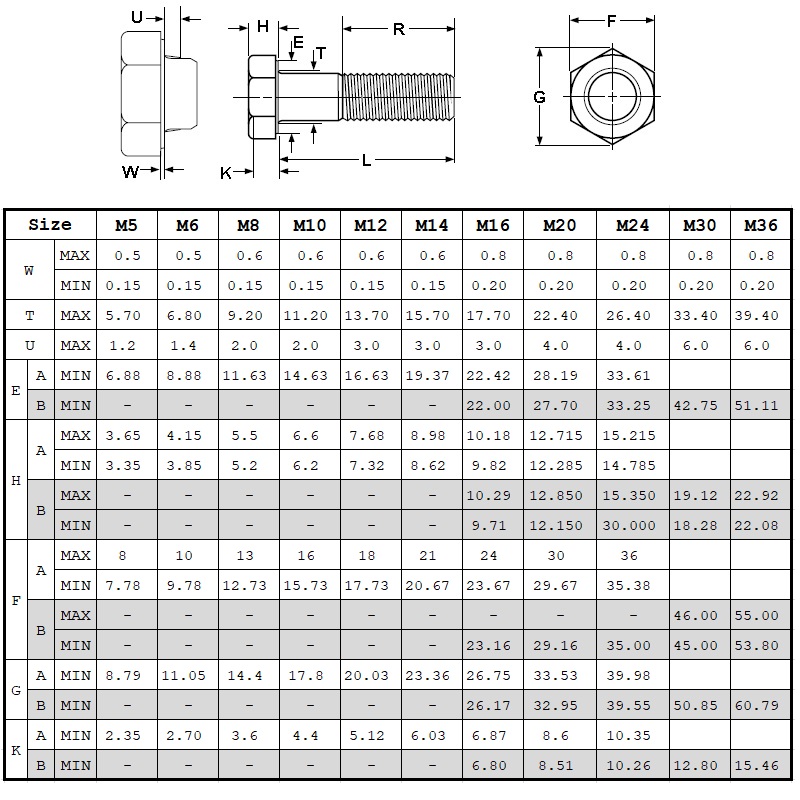

Un bullone esagonale con passo del filetto metrico in acciaio al carbonio medio e trattato termicamente. I bulloni di grado A sono lo stile preferito per la maggior parte delle applicazioni. I bulloni di grado B hanno tolleranze più morbide e possono essere fabbricati in un processo di stampaggio a freddo o a caldo.

Applicazioni / Vantaggi

Ha una maggiore resistenza alla trazione rispetto ai bulloni Classe 4.6, 4.8 e 5.8.

Materiale

I bulloni classe 8.8 possono essere realizzati in acciaio al carbonio con additivi (come boro, manganese o cromo) che si adattano al

seguente composizione chimica - Carbonio: 0,15-0,40%; Fosforo: 0,035% massimo; Zolfo: 0,035% massimo. Nel caso di acciaio legato al boro al carbonio con un tenore di carbonio inferiore allo 0,25% (analisi della siviera), il tenore minimo di manganese deve essere dello 0,6%

I bulloni di classe 8.8 possono essere fabbricati con un acciaio al carbonio conforme alla seguente composizione chimica: carbonio: 0,25-0,55%;

Fosforo: 0,035% massimo; Zolfo: 0,035% massimo.

Trattamento termico

I bulloni di classe 8.8 devono essere trattati termicamente mediante tempra in un mezzo liquido dall'alto della temperatura di trasformazione e riscaldati ad una temperatura di rinvenimento di 425 ° C.

Durezza del nucleo Per dia inferiore o uguale a 16 mm

Rockwell C22 - 32 (Vickers HV 250 - 320)

Per diametri superiori a 16 mm

Rockwell C23 - 34 (Vickers HV 255 - 335)

Durezza superficiale

Non devono essere più di 30 punti Vickers al di sopra della durezza del nucleo misurata sul prodotto

Carico di prova per dia inferiore o uguale a 16 mm

640 N / mm2 minimo

Per diametri superiori a 16 mm

660 N / mm2 minimo

Resistenza alla trazione Per dia inferiore o uguale a 16mm

800 N / mm2 minimo

Per diametri superiori a 16 mm

830 N / mm2 minimo

Allungamento

Minimo del 12%

Placcatura

Zinco, HDG, normale, dacrotizzato, teflon, colorante colorato
