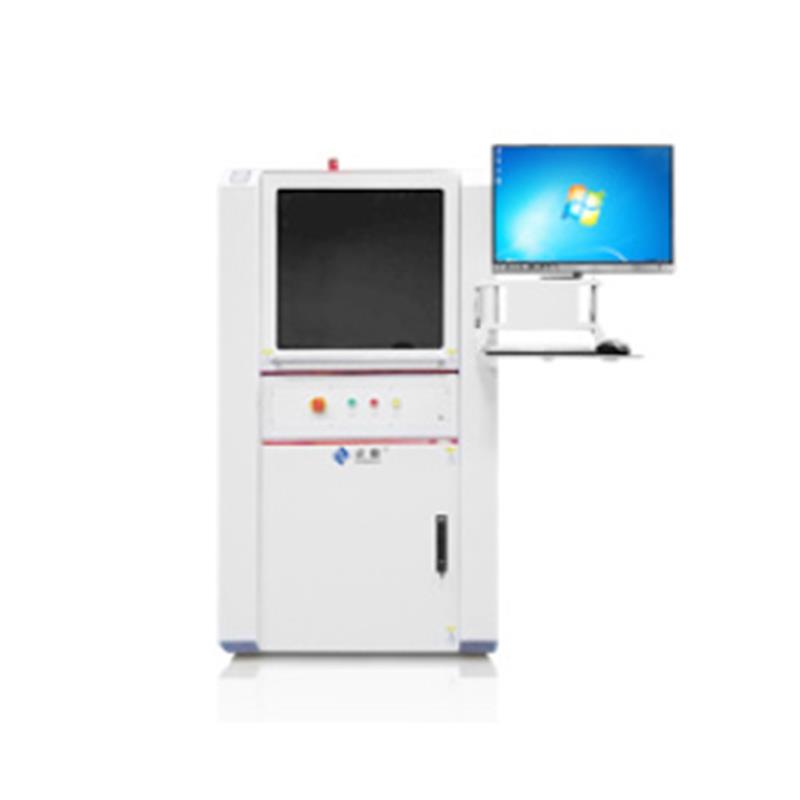

Serie di controllori di aspetto FPC

(AVI-600L / AVI-800Z / AVI-1000Z)

USO

Questa apparecchiatura viene utilizzata principalmente nell'ispezione dell'aspetto del circuito stampato flessibile (FPC) e FPCA dopo SMT, che può essere collegata direttamente all'ispezione della piastra di estrazione e può essere caricata e scaricata automaticamente.

CARATTERISTICHE

1. Il dispositivo AVI costruisce una rete neurale e il software ha una funzione simile a quella del cervello umano e ha la funzione di apprendimento profondo. Può produrre risultati di calcolo diversi per i difetti di prodotti diversi e inviare feedback sui risultati;

2. Elevato tasso di rilevamento, pochi punti di falsi allarmi, è necessaria una sola persona per completare l'intera linea di lavoro, risparmiando notevolmente il costo del lavoro del giudizio;

3. L'apparecchiatura ha una forte universalità, commutazione rapida tra diversi tipi di macchine, rilevamento dell'estrazione diretta, nessuna necessità di investire in attrezzature e maschere, risparmiando un sacco di costi;

4. La struttura dell'apparecchiatura è semplice, il tasso di guasto della macchina è quasi zero, bassi costi di manutenzione, elevata velocità di spostamento delle attrezzature.

PARAMETRO TECNICO

ARTICOLO                                                                     SPECIFICHE

Dimensioni (L × W × H)                                           1000 × 1400 × 1500 millimetri

Scheda misurabile                                     MIN 60 × 80mm   MAX 450 × 500 mm

Precisione del rilevamento                                                         1 millimetro ±

Ripeti la precisione                                                         CPK ≧ 1.33

La precisione di rilevamento

di prodotti difettosi                                                   meno dello 0,3%

L'equipaggiamento                                       Oltre il 90% e la resa del prodotto è elevata.

Pass-through Rate                                                 Questo indice può essere migliorato.

La falsa frequenza di allarme

(Conteggio dei punti per PC)                                       meno di 0,5 punti / PC

L'efficienza di rilevamento                                               0.5s-1.5s / PCS

Modalità di rilevamento                               Rilevazione della piastra di estrazione diretta, dopo il rilevamento della spedizione della piastra di estrazione diretta.

Personale                                         Solo un'operazione OP online per completare la linea di rilevamento, l'alimentazione,

                                                        revisione e selezione difettosa   prodotti.

Modalità di rilevamento della linea a doppia macchina

Feeder → AVI Detect Positive → Flipper → AVI Detecting the Opposite Side → Track → VRS
