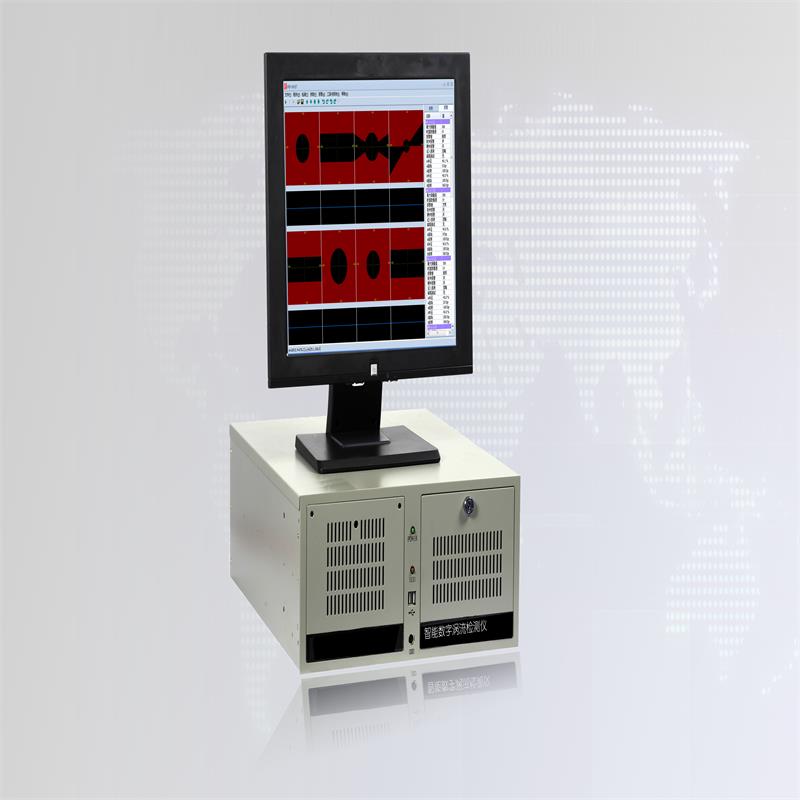

Corrente parassita digitale intelligente multicanale   rivelatore

Rilevatore di correnti parassite digitali intelligenti altamente integrate e ad alte prestazioni

◆ Il rivelatore multicanale serie MSUN-EIG2000 è digitale, intelligente e altamente integrato. Il sistema integra un sistema di rilevamento della corrente parassita a 1-8 canali indipendente con potenti funzioni di rilevamento e sperimentali, buona stabilità e elevato rapporto rumore-rumore. Allo stesso tempo, può espandere una varietà di funzioni applicative pratiche (ordinamento della durezza).

◆ Il sistema adotta la tecnologia elettronica di microcomputer più avanzata, la tecnologia di elaborazione digitale DSP e la tecnologia FPGA per sviluppare e progettare. Basato sullo sviluppo del sistema WINDOW. Sulla base della piattaforma di rilevamento del sistema, il segnale di rilevamento e i dati possono essere condivisi in più aspetti e le funzioni di acquisizione, output, analisi, archiviazione e lettura dei dati vengono elaborate in modo intelligente.

◆ Con potenti funzionalità di input / output dei dati, può connettersi alla maggior parte dei sistemi di automazione del mondo.

◆ Il nuovo algoritmo software, migliori prestazioni di rilevamento e un rapporto rumore-rumore più elevato rispetto ai colleghi, sviluppo continuo del software, fornendo aggiornamenti software gratuiti per tutta la vita.

◆ Lo strumento può essere dotato di un modulo di abbinamento di automazione ad alta precisione, un dispositivo di saturazione magnetica, un sistema di marcatura e un sistema di allarme per realizzare il rilevamento automatico della corrente parassita.

◆ Le potenti funzionalità del software comprendono la memorizzazione dei parametri, la memorizzazione dei dati, l'analisi dei report, le statistiche e altro ancora.

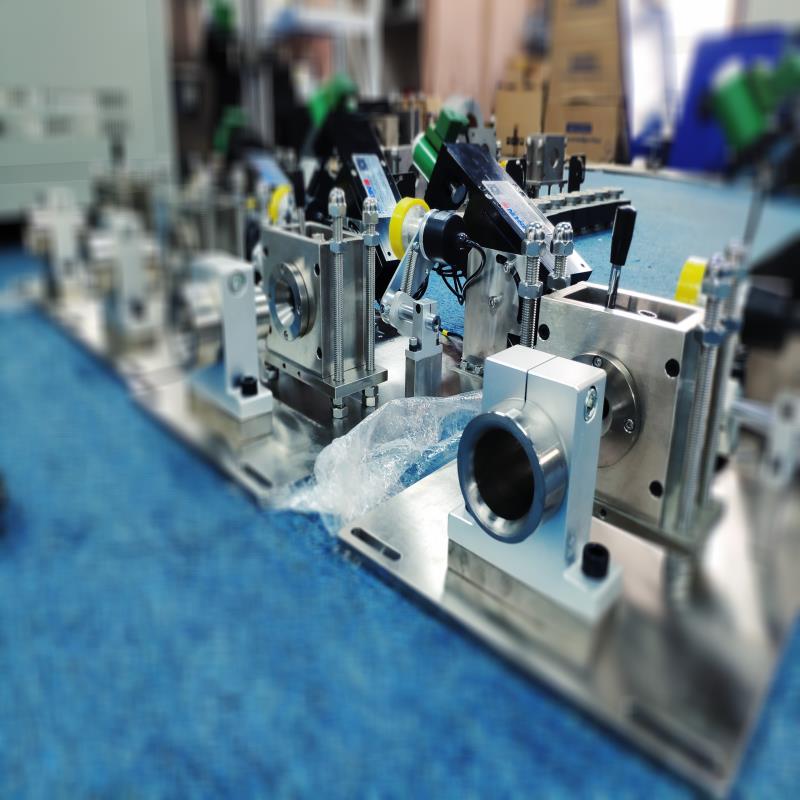

◆ Può essere dotato di bobine di varie strutture con requisiti di gioco ridotti (la selezione delle sonde può essere completamente determinata in base ai requisiti di test dell'utente) e può personalizzare in modo flessibile e rapido varie sonde di rilevamento ad alte prestazioni ed economiche (punto tipo), piatto, usura interna, usura esterna, sella, spazzatrice rotante, smistamento e altre sonde).

◆ Lo strumento è semplice, ragionevole e intuitivo da utilizzare.

◆ Passa rapidamente tra cinese e inglese con un solo pulsante e personalizza rapidamente i pacchetti multilingue.

◆ Il sistema può essere ampiamente utilizzato in energia nucleare, petrolchimica, metallurgia, insegnamento universitario, imprese di automazione, produzione di ricambi auto, vari laboratori e altre industrie.

Specifiche tecniche

◆ Canale di rilevamento: 1-8 (espansione sostenibile secondo necessità)

◆ Gamma di frequenza: 10 Hz ~ 12 MHz, regolabile in continuo; più frequenze indipendenti, singola frequenza, 8 opzioni di frequenza (fino a 16 frequenze software per canale);

◆ Il sistema si basa sullo sviluppo di WINDOWS e il sistema viene costantemente aggiornato gratuitamente;

◆ Intervallo di guadagno: 0,0 dB ~ 99,0 dB regolabile in modo continuo, passo: 0,1 dB; messa a punto, aumento / riduzione rapidi;

◆ Rapporto di guadagno: (X / Y) 0,1 ~ 10,0; regolazione continua, regolazione fine, aumento / diminuzione rapidi ；

◆ Rapporto segnale / rumore ≥10dB (fino a 30db);

◆ Rotazione fase: 0 ~ 360 ° regolabile in modo continuo, passo: 1;

◆ Livello di azionamento della sonda regolabile (eccitazione): da 1 a 16;

◆ Coefficiente di filtro: 0-30000;

◆ Campo di rilevamento regolabile, ovvero valore di misurazione massimo: 10 ~ 10000, passaggio 1;

◆ Fattore di amplificazione hardware: 1 dB ~ 32 dB regolabile in continuo, passo: 1 dB;

◆ Modalità di eccitazione multiple: DP / DI; può essere configurato con sonde differenziali, assolute e personalizzate;

◆ Funzione di allarme anomala della sonda (modello di visualizzazione)

◆ Bilanciamento digitale rapido;

◆ Le modalità di visualizzazione della linea continua e del blanking sono flessibili e opzionali;

◆ Coefficiente di visualizzazione del blanking: 1 ~ 400;

◆ Filtro digitale: passa-basso (0Hz ~ 2000Hz) passa-alto (0Hz ~ 2000Hz); usando un unico " filtro digitale " sopprimere efficacemente il segnale di interferenza sul posto, per garantire l'accuratezza e la stabilità del rilevamento;

◆ Stabilità: 16 ore ≤ 2 dB;

◆ Il modello di utilità ha la funzione di tagliare i segnali di coda e di coda e di controllare efficacemente la zona morta dell'estremità;

◆ La durata dell'allarme può essere regolata: 10ms ~ 60000ms, passo 1ms;

◆ Tasso mancante: ≤0%, tasso di falsi positivi (erroneamente giudicato erroneamente come un prodotto non conforme) ≤1%;

◆ Fornire segnali di feedback accurati e tempestivi alle parti difettose ed eseguire marcatura a getto d'inchiostro, posizione di marcatura, lunghezza, ecc. (Richiede supporto periferico);

◆ Registra automaticamente il numero di difetti e le loro posizioni;

◆ Con marcatura di ritardo, marcatura di lunghezza fissa, allarme di ritardo e altre funzioni;

◆ Selezione flessibile dell'orologio interno ed esterno;

◆ Precisione di marcatura fino a ≤ ± 10mm (richiede supporto periferico, a seconda della velocità di rilevamento, requisiti);

◆ Allarme di uscita software / hardware in tempo reale, modalità multiple di finestre di allarme (circolare, quadrata, a forma di ventaglio, tipo personalizzato), con allarme, funzione pre-allarme e possibilità di emettere segnali separatamente;

◆ Impostazione della zona di allarme di fase asimmetrica con ampiezza non uguale;

◆ Modalità di visualizzazione multipla: impedenza, base dei tempi, scansione AB, ordinamento a 8 frequenze, display 3D analogico (a seconda della selezione del modello);

◆ Con una linea di riferimento allarmi unica nel tempo, visualizzazione dei dati di rilevamento più intuitiva;

◆ Può memorizzare un gran numero di vari programmi di rilevamento e dati di test;

◆ La funzione di estensione della riproduzione del segnale a correnti parassite può misurare l'ampiezza, la fase e il valore digitale del difetto;

◆ Selezione del sistema di coordinate cartesiane e del sistema di coordinate polari;

◆ Formare automaticamente rapporti di prova (incluso il numero di prove, il personale di prova, i parametri di prova, il numero di passaggi e il numero di non conformità, ecc.);

◆ Commutazione con un clic tra le lingue operative cinese e inglese, non è necessario installare un sistema operativo o una guida in linea;

◆ Alimentazione: CA 220 V / 110 V;

◆ Temperatura di lavoro: 0 ° C ~ + 45 ° C, temperatura di conservazione: -20 ° C ~ + 50 ° C, umidità relativa: ≤85%;

◆ Il piano per l'installazione di ciascun rilevatore di difetti è: 550 × 1000 mm2 e la linea del segnale può essere laterale o inferiore.

◆ Dimensioni e peso dell'aspetto: 500 * 500 * 180 mm (L * W * H), peso: 5 kg   (senza display)

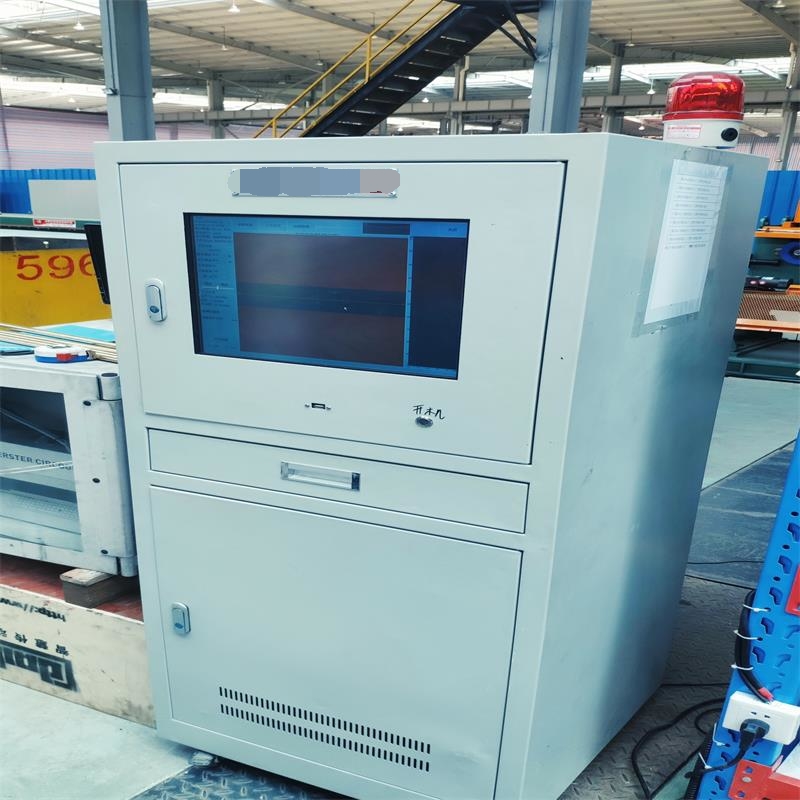

◆ Tipo di controllo industriale piccolo opzionale, tipo di controllo industriale orizzontale, tipo di controllo industriale 5U (con display)
