Sistema di prova a correnti parassite in linea per filo di acciaio per molle ECH7002

Panoramica del progetto

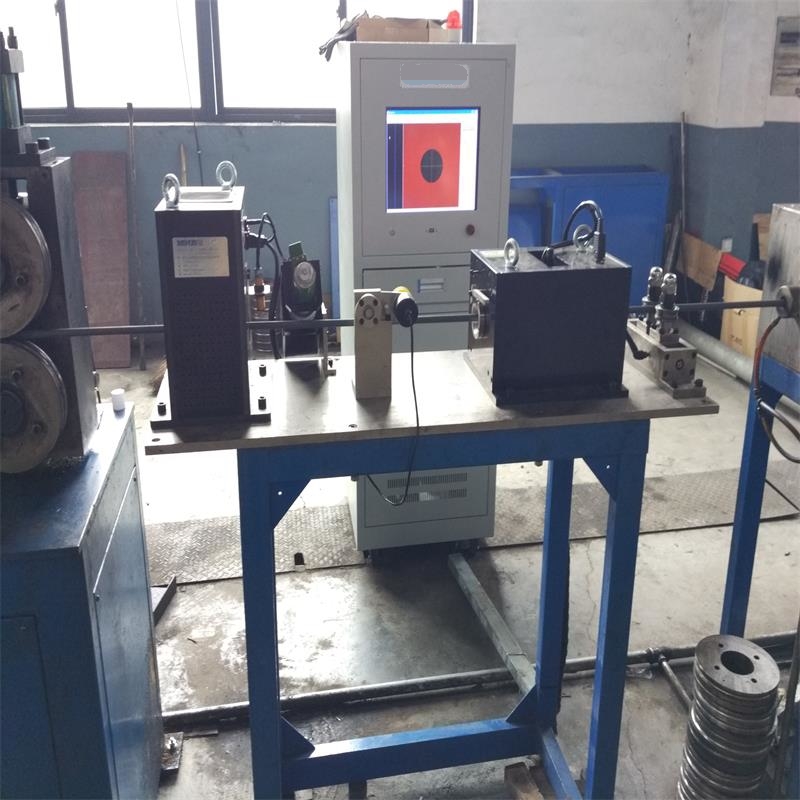

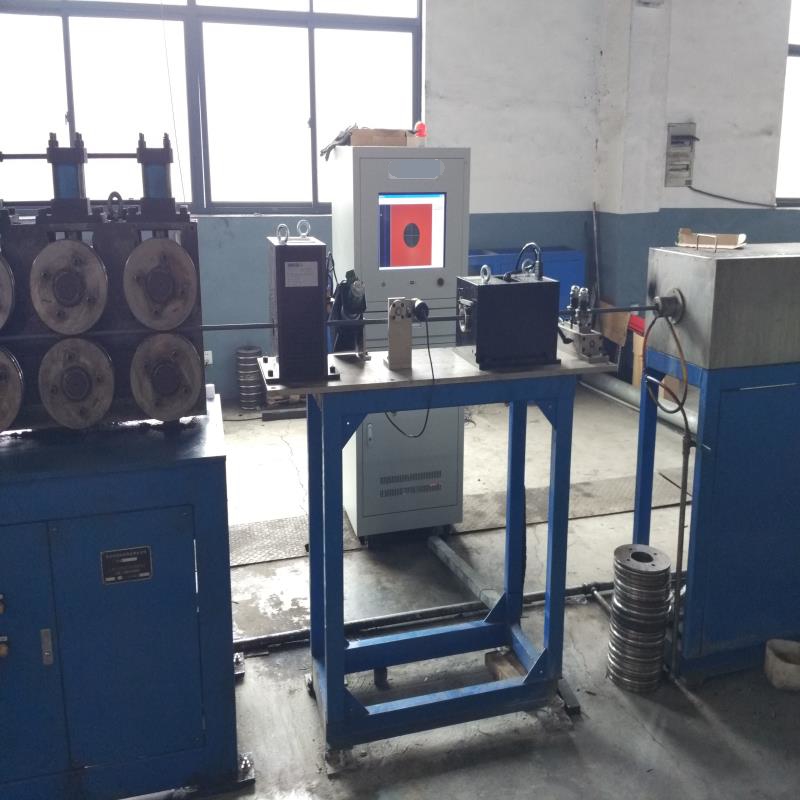

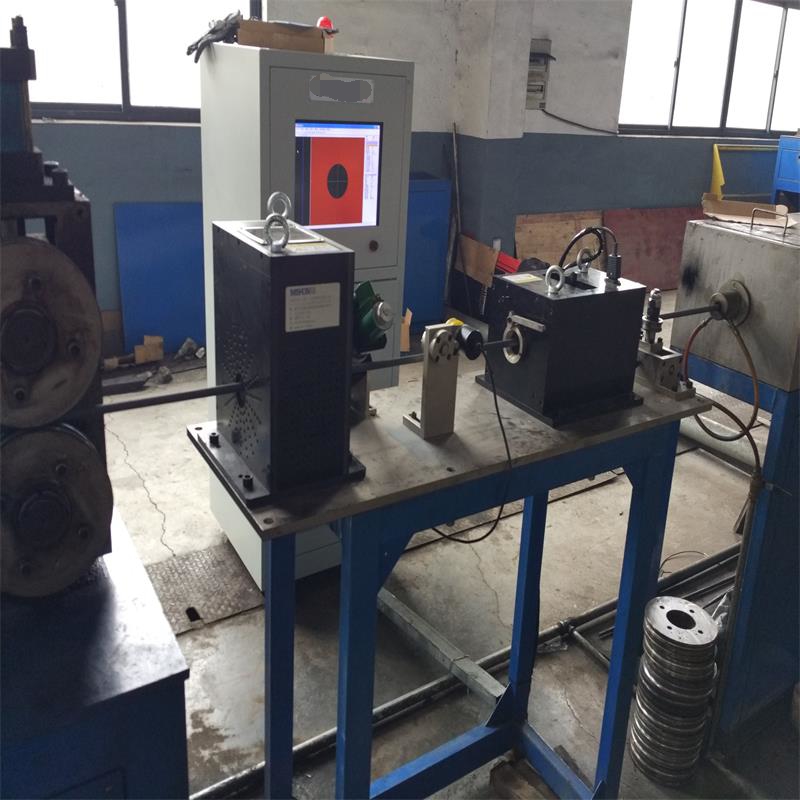

I clienti producono filo di acciaio per molle.   Il sistema di rilevamento automatico dei difetti della corrente parassita in linea è installato sul   macchina da disegno.

Rilevamento delle informazioni sul pezzo

Nome degli oggetti di rilevamento                                 Filo di acciaio per molle

Materiale                                                       Materiali metallici come materiali ferromagnetici

Specifica dimensionale                                     Φ2-40mm (Due set di sonda / manicotto di guida sono personalizzati all'interno di questa gamma)

Larghezza di saldatura                                                 /

Lunghezza                                                         Materiale del disco

Laurea in flessione                                           1,5 mm / m (della stazione di rilevamento)

Rugosità                                                   Superficie rotonda (estremità smussata senza bava convessa) ≦ 3.2, n   scala di ossido.

Durezza                                                     Più forte

Velocità di rilevamento                                           Consigliato attraverso velocità ≦ 100m / min   Regolabile

                                                                    (Velocità di rilevamento dello strumento: 0,52-750 m / min)

Temperatura della parte di rilevamento                           ≦ 80 ° C

Requisito di rilevazione e   Standard di precisione

                                                                Standard esecutivo di rilevazione

Numero di standard                                         Nome dello standard                                                               Grado

GB / T   11260-2008             Metodo di rilevamento della corrente parassita   per acciaio tondo (passante)                             Grado 2

GB / T 14480-2015             Strumento di test non distruttivo       gorgo   attuale   analisi   attrezzatura                         /

Parametro tecnico del sistema

Nome del sistema: sistema di prova a correnti parassite in linea per filo di acciaio per molle

Tipo: ECH7002

Metodo di rilevazione:   Rilevazione del tipo a doppio canale

Modalità di controllo: automatico + manuale

Strumento e sonda: strumento a correnti parassite; Rilevatore e sonda di difetti a correnti parassite digitali ad alta intelligenza a doppio canale

Piattaforma di rilevamento: piattaforma di rilevamento principale sviluppata in modo indipendente

Breve introduzione dell'operazione di rilevamento:

Adeguare i parametri tecnici e i campioni standard del rilevatore di difetti in base ai requisiti di prova;

Regolare la posizione della sonda e della sonda in base alle specifiche del pezzo;

Il sistema di rilevamento difetti rileva il pezzo in lavorazione, gli allarmi e i segni;

Il filo di acciaio per molle può essere riparato mediante arresto durante il processo;

La registrazione, la memorizzazione e l'analisi dei dati vengono eseguite dall'host di rilevamento dei difetti;

Crea automaticamente un rapporto di rilevamento dei difetti.

Parametri importanti del sistema

Nome                                                 Parametro tecnico                                               Osservazioni

Fine area cieca                                             ≦ 500m                                                 A seconda della velocità di prova

Stabilità                                               Dopo 16 ore ≦ 2dB                                               Campione di prova

Precisione della stampa a getto                               50 millimetri ±                                                         Campione di prova

Omissive Judgment Rate                               0%                                                             Campione di prova

Tasso di dichiarazione errata                                           ≦ 2%                                                           Campione di prova

Test di velocità                                     Consigliato attraverso velocità ≦ 100m / min                       Campione di prova

                                        Regolabile   (Velocità di rilevamento dello strumento: 0,52-750 m / min)

principl e di Through   Ty pe Eddy Current Testing

Il rilevamento della corrente parassita consiste nello stabilire un campo magnetico alternato avvicinando il conduttore alla bobina con corrente alternata (indicata come sonda). Il campo magnetico alternato passa attraverso il conduttore e produce induzione elettromagnetica con esso e stabilisce la corrente parassita nel conduttore. La corrente parassita nel conduttore produrrà anche un proprio campo magnetico. L'effetto del campo magnetico a correnti parassite modificherà anche l'intensità del campo magnetico originale, che porterà al cambiamento della tensione e dell'impedenza della bobina. Pertanto, quando si verificano difetti sulla o vicino alla superficie del conduttore o o il materiale metallico misurato cambia, la resistenza e la distribuzione della corrente parassita saranno influenzate e il cambiamento della corrente parassita causerà il cambiamento di tensione e l'impedenza della bobina di rilevamento. In base a questo cambiamento, è possibile conoscere l'esistenza di difetti nel conduttore e le prestazioni del materiale metallico.

Descrizione generale del sistema

Il sistema online include rilevatore di difetti digitale a doppio canale intelligente, piattaforma di rilevamento personalizzata (compresi dispositivi di saturazione magnetica e smagnetizzazione), dispositivo di rilevamento del tipo passante, sonda, sistema di allarme, sistema di marcatura, software di rilevamento autentico personalizzato e modulo di automazione.

Flusso di lavoro del sistema

Questo progetto regola i parametri tecnici del rilevatore di difetti in base ai requisiti di prova, test del campione standard → il pezzo entra uniformemente attraverso il meccanismo di bloccaggio anteriore e posteriore → sonda di rilevamento   rilevamento automatico → rilevamento terminato →   allarme automatico   e contrassegnare il rilevamento quando il sistema rileva un difetto del pezzo → segnale di uscita   di arresto e macinazione dell'organizzazione produttiva durante il processo di test → la registrazione, la memorizzazione e l'analisi dei dati vengono eseguite dall'host di rilevamento difetti   e altre opere. È possibile ottenere il rilevamento della copertura al 100%. E può generare automaticamente il file   rivelazione   rapporto per la rilevazione in servizio   situazione: rilevazione   lotto, quantità, buon prodotto / tasso di scarto, ecc.
