Grazie per aver acquistato il nostro prodotto.Per garantire la sicurezza e molti anni e il funzionamento senza problemi del prodotto, leggere attentamente il manuale prima di usare questo prodotto.

DESCRIZIONE 1.0

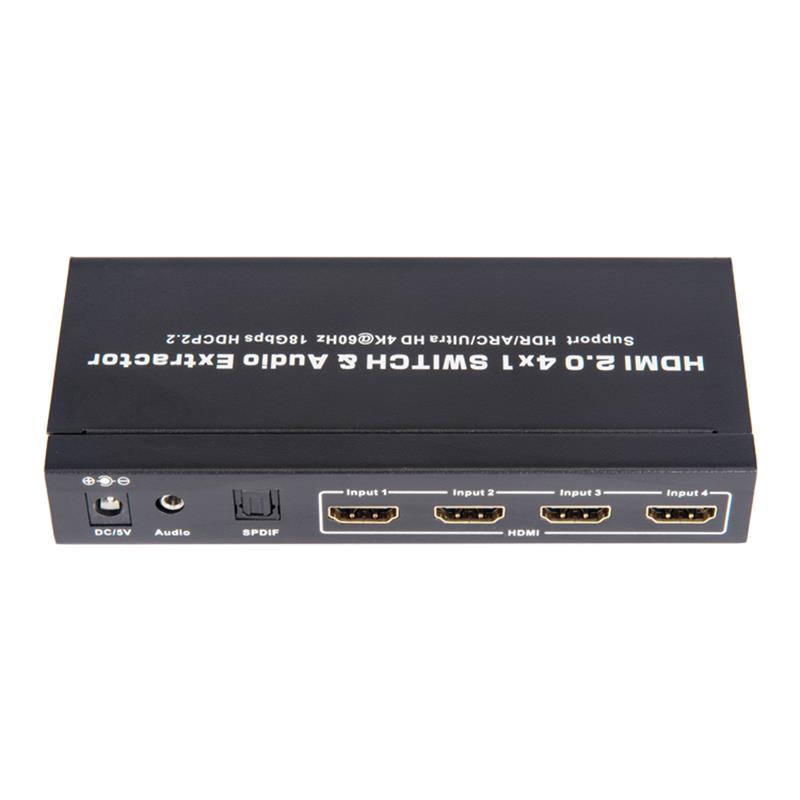

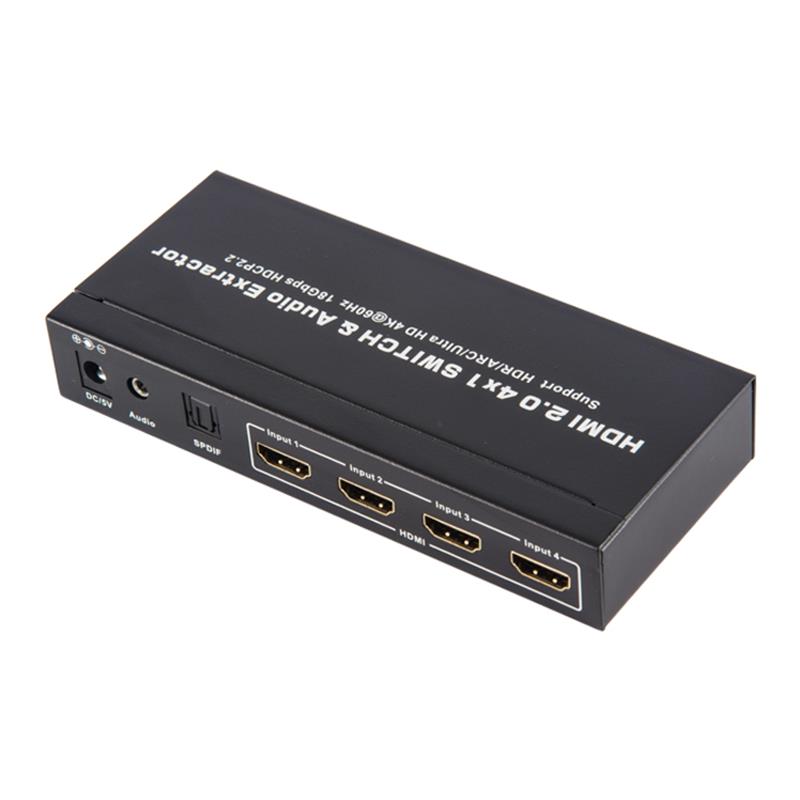

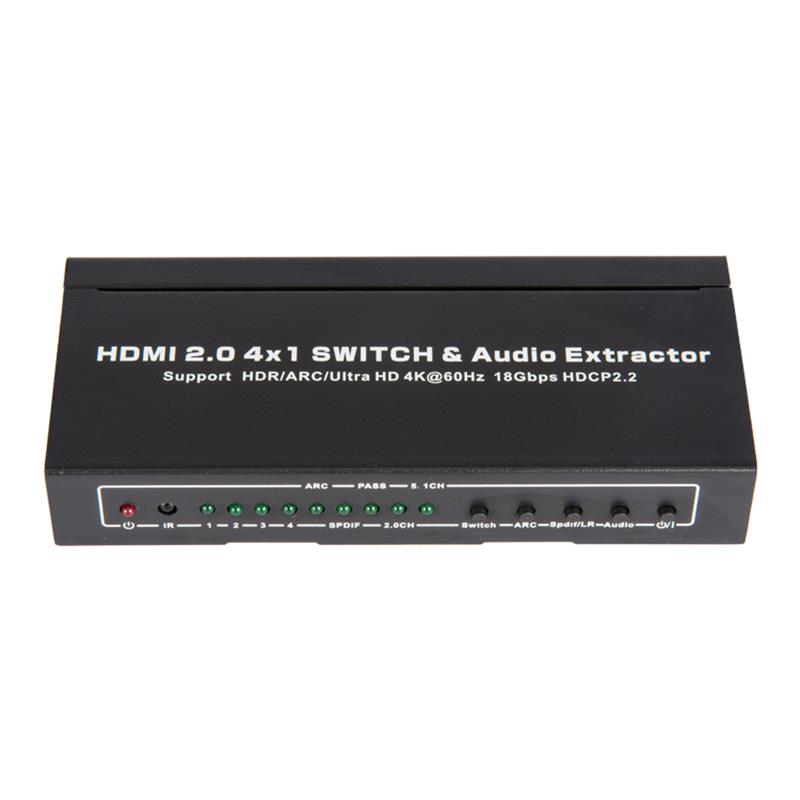

Il dispositivo è un più porte HDMI Audio Estrattore con supporto di HDR, ARC, 3D e 4KX2K, che può passare facilmente più sorgenti HD o una sorgente intelligente MHL ad un unico display HD.Anche una qualsiasi delle fonti di input supporta l'estratto audio dal canale di uscita audio SPDIF e LR.La Switcher supporta la funzione ARC che può fare ritorno audio TV al ricevitore AV.

2.0 CARATTERISTICHE

1.Input: HDMI x 4(HDMI/MHL 1 porta supporta MHL).

2.Output: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

3.La commutazione avviene automaticamente quando il segnale è presente sulle porte;

4!Con HDMI2.0, HDCP2.2 e DVI 1.0;

5.Formato video di supporto fino a 4k2k@30Hz con 24bit RGB/YcbCR   4:4:4/YBCR4:4:4,e fino a 4k2k@60Hz con 12bit YBCR 4:4:4;4;

7.Supporta 12-bit Colore profondo per canale, massimo 36-bit tutti i canali.

8.Supporta 3.0Gbps TMDS/600MHz pixel clock rate per canale, massima   Il flusso totale di TMDS è 18Gbps.

9!Supporta audio non compresso come LPCM.

10.Supporti audio compressi come DTS Digital, Dolby Digital, DTS-HD, e Dolby True HD.

12.Supporta il passaggio HDMI.

13.Supporti fino a 7.1C il circondario digitale di HDMI.

14.Supporti fino a 5.1CH circondano l’output Toslink.

15.Supporta fino a 2.0 canale analogico stereo su output Stereo.

16.Supporta Standard Audio, DSD Audio e HD(HBR) Audio.

17.Supporti ARC(Canale Audio Return).

3.0 ACCESSORI DI PACKING

1.HDMI/MHL Estrattore audio... --1 PCS

2.Manuale d'uso..."

3.Alimentazione di energia------------------------------------------------------------------

4.Remote Control------------------------------------------------------------------

DOMANDA 4.0

Passa diverse vie di comunicazione HDMI da un dispositivo sorgente come DVD, Satellite Receiver, Set-top Box, DV Camera, A/V Receiver e altri dispositivi di visualizzazione ad alta definizione, come HDTV e HDMI Flat Panel Display.

5.0 COME Funziona

1.Utilizzare un cavo HDMI per collegare una sorgente HD alla porta di ingresso HDMI.

2.Utilizzare un cavo HDMI per collegare un display HD alla porta di uscita HDMI.

3.Per la connessione audio, scegliere una delle seguenti opzioni.

  a.Per usare il passaggio HDMI, utilizzare il cavo HDMI dal 2 al 2   Collega il ricevitore audio alla porta di uscita HDMI.Il tuo audio   Il ricevitore dovrà emettere un segnale video sul display HD.

  b.Per usare Toslink, utilizzare un cavo Toslink per connettersi alle apparecchiature audio.(Nota: Toslink non support a Dolby Digital Plus.Per favore cambia   la fonte di input-#39;l'uscita audio verso un'impostazione diversa, se necessario.)

  c.Per usare Coaxial, utilizzare un cavo coassiale per connettersi a audio Stereo   attrezzature.

4!Collegare l'adattatore di potenza.

5.Nota: Se si usa cavo Toslink, assicurarsi la protezione della gomma   La copertura della punta è già stata rimossa da entrambe le estremità prima della connessione   ai dispositivi.

6.0 Parametri tecnici

L'ingresso di origine dell'HDMI----------------------------------------------------------------------------------

Display Device Output-----------------------------------------------------------------------------------

Fonte: Port Connector---------------------------------------------------------------------------------

Display Device Port Connector... ehm... ehm... ehm... ehm... ehm... 19 PIN HDMI.

A proposito di..."

Intervallo unico di collegamento--------------------------------------------------------------------------------------------

Input Video Signal-----------------------------------------------------------------------------------------

Il segnale del DDC------------------------------------------------------------------------------------------

Colore profondo... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm...

HDMI Version--------------------------------------------------------------------------------------------   4Kx2K@50/60Hz

Audio output---HDMI passare attraverso;fino a 7.1CH;output SPDIF fino a 5.1;3.5mm audio di output stereo

La larghezza di banda..."

La velocità del segnale...

La lunghezza del cavo d'ingresso----------------------------------------------------------------------------   Cavo at1080P@24bit 60Hz

La lunghezza del cavo di uscita-----------------------------------------------------------------------------   Cavo at1080P@24bit 60Hz

Lo standard del cavo-------------------------------------------------------------------------------------

Range di frequenza verticale..."

Consumo di energia (max.)-----------------------------------------------------------------------------------

Operazione Temperatura-------------------------------------------------------------------------------------------

Il Volto di Lavoro..."

Potenza Adattatore--------------------------------------------------------------------------------------------

Peso netto-----------------------------------------------------------------------------------------------

Dimensioni: L*W*H(mm)--------------------------------------------------------------------------------------------

7.0 Installazione e Precauzioni

Per evitare lo shock elettrico,danni del prodotto e per proteggere la vostra sicurezza,si prega di notare quanto segue:

1.Si prega di attaccare lentamente o staccare i cavi del segnale e non spesso collegare,staccare,o   Scuotilli, dai.

2.L’attrezzatura non deve essere posta sotto il sole, pioggia e umidità o   ambiente non collegato.

3.Gli elementi liquidi non devono essere collocati sull’apparecchiatura.

4.Non installare l'apparecchiatura vicino a fonti di calore come fuoco,potenza, o altro amplificatori che producono calore.

5.Non inserire il metallo o altri oggetti nell’apparecchiatura oltre a   collegando cavi ai porti.

6.Non demolire l’apparecchiatura da solo; dovrebbe essere mantenuta da   personale di manutenzione professionale.
