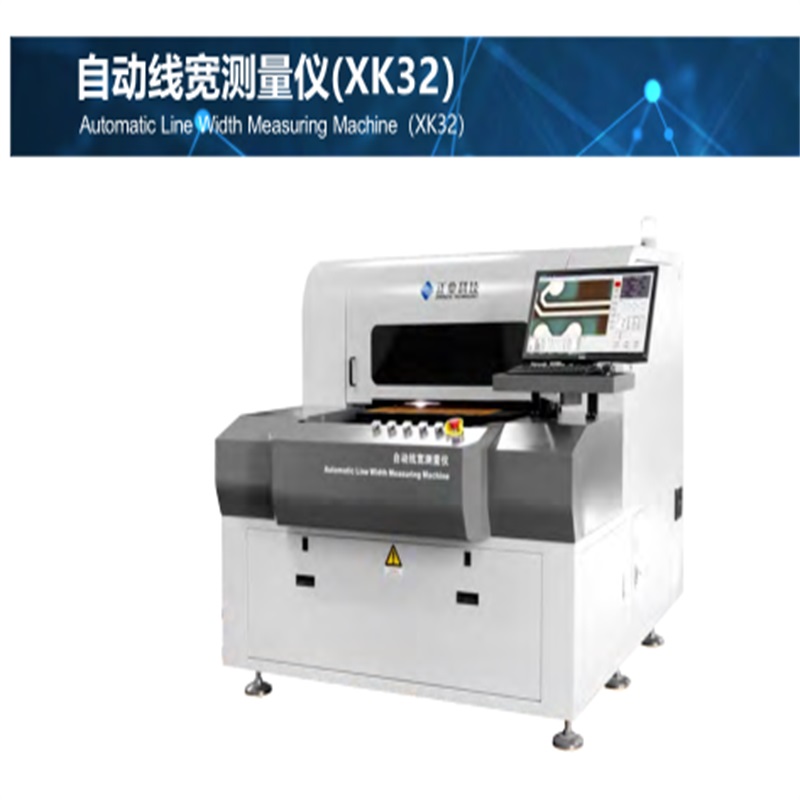

Macchina di misurazione automatica della larghezza della linea PCB (XK32)

Data di rilascio:2019-08-24 15:14

Cinque vantaggi dei prodotti

  • 1. Misurazione automatica del posizionamento: l'utente può importare i dati DXF e personalizzare le informazioni sulla posizione della misurazione in base al file DXF, generare un programma di misurazione automatica e quindi importare il software per la misurazione automatica;
  • 2. Messa a fuoco automatica: quando viene eseguita la misurazione automatica, il sistema di imaging si concentra automaticamente per garantire che la posizione di misurazione sia chiara e accurata;
  • 3. Ingrandimento di commutazione automatico: obiettivo zoom automatico, nessuna commutazione manuale, ingrandimento di commutazione online del software;
  • 4. Posizionamento della navigazione: funzione di posizionamento dell'immagine di navigazione;
  • 5. Ricerca automatica dei bordi: afferrare automaticamente la linea, la larghezza delle linee superiore e inferiore, la spaziatura della linea, il diametro rotondo, ecc. Durante la misurazione automatica;

Dettagli del prodotto

PCB   Misuratore automatico della larghezza della linea (XK32)

USO

Lo strumento di misurazione automatica della larghezza della linea XK32 è adatto per rilevare le larghezze dei nastri superiore e inferiore degli strati interno ed esterno del PCB dopo l'attacco (prima dell'olio verde), nonché la distanza tra le linee di attacco e le linee di rame , la distanza foro-bordo e il diametro del foro cieco dei fori rotondi, ecc .; e adatto per la misurazione della larghezza della linea di wafer IC e LCD.

CARATTERISTICHE

    Funzione statistica dei dati: funzioni di archiviazione e statistiche dei dati EXCEL; dati esportati automaticamente;

    Statistiche SPC: capace di analisi statistiche SPC;

    Software di misurazione della larghezza del filo auto-sviluppato, supporto per docking database MES: supporto per docking database SQL e realizzazione di informazioni di fabbrica.


PARAMETRO TECNICO

ARTICOLO                                                                                                         XK32

parametri                     Dimensione                                                   1810 × 2070 × 1700 millimetri

attrezzatura                       Capacità dell'attrezzatura                         Misura di (larghezza linea / spaziatura linea / larghezza superiore e inferiore

Capacità                         Progetto di misurazione                         linee / diametro tondo / larghezza linea Goldfinger / pad / SMT-PAD / ecc.)

                                                                                          in vista della telecamera dopo aver sviluppato e inciso l'interno e l'esterno

                                                                                          strato del PCB.

                                    Gamma di misurazione di                       720mm × 700mm (la gamma di misurazione della piattaforma può essere personalizzata)

                                    Piattaforma (L × L)

                                    Superficie del tavolo                                   Piattaforma di adsorbimento + Posizionamento dei bordi

                                    Gamma di spessore del piatto                                     0,036 millimetri-6 millimetri

                                    Campo di misura                                           10 um-3100μm

                                    di larghezza della linea

                                    Precisione della linea                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1 um; 4x = ± 1 um; 4.5x = ± 1 um

                                    Misura della larghezza

Sistema di imaging           telecamera                                                   CCD a colori da 5 milioni di gigabit

                                  Risoluzione CCD                                               2560 × 1920pixel

                                    lente                                             Raddoppio automatico continuo dell'obiettivo 0,7x ~ 4,5x

                                  Ingrandimento diverso                     1.0x-2.3μm / pixel; 2.0x-1.5μm / pixel;

                                    /Risoluzione dell'immagine                           3.0x-0.9μm / pixel, 4.0x-0.7μm / pixel;   4.5x-0.5μm / pixel

  Ripetibilità di misurazione                                           ± 2 pixel

Finestra di misurazione                               Ingrandimento minimo

Campo visivo                                             0,7X = X3.50mm-Y2.65mm

                                                            Ingrandimento massimo

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (Visualizza intervallo di deviazione: ± 5%)

    Fonte di luce                                       LED anulare (la luminosità può essere regolata continuamente)

                                                          Separare la sorgente luminosa bi-anulare nella parte superiore e inferiore

    Navigazione del campo visivo                                 X1.2mm-Y0.8mm

    La navigazione e

    Posizionamento della videocamera                           Dotato di navigazione CCD, che è conveniente e veloce

    individuare l'obiettivo di misurazione.

                                    Autofocus                                                       Messa a fuoco automatica del software

Modalità di funzionamento           Modalità di apprendimento                           Impara dal primo articolo come modello di programmazione, operando la misurazione

                                                                                  automaticamente.

                                    Modalità importazione dati CAM               Supporta Genesis 2000 esportando dati in formato GBR-RX274 e usando il formato GBR in

                                                                                  importare dati in   software, programmare il primo articolo attraverso i dati dei livelli e operare

                                                                                  il   misurazione.

                                    Bordo di misurazione                         Il metodo di ricerca ha la funzione di ricerca dei bordi manuale e automatica.

                                    Velocità di misurazione                                                 3S / punto

Uscita dati                 Esportazione dei dati                                 Esporta i dati EXCEL automaticamente   e memorizzarlo nel percorso specificato.

                                    Funzione statistica

                                    Condivisione del database                       Ha la condivisione del database SQL e può agganciarsi al terminale informativo MES.

  Installazione ambientale             Nessun contatto con acido, base,   gas o liquido corrosivo.

    Requisiti                               Nota: i danni causati da ambiente corrosivo non rientrano nell'ambito della garanzia.
