Ispettore spessore PCB online (BH11)

Data di rilascio:2019-08-24 15:09

Cinque vantaggi dei prodotti

  • 1. Alta qualità: il rilevamento in linea può ridurre la produzione di prodotti difettosi e la misurazione laser senza contatto viene adottata senza effetti distruttivi;
  • 2. Alta efficienza: l'efficienza di misurazione è 6-8s / PC;
  • 3. Dati accurati: l'accuratezza del test è di ± 5μm;
  • 4. Spessore della piastra di prova: 0-12mm, ampia gamma di spessore della piastra applicabile;
  • 5. Misuratore di spessore a contatto personalizzato per PCB olio verde

Dettagli del prodotto

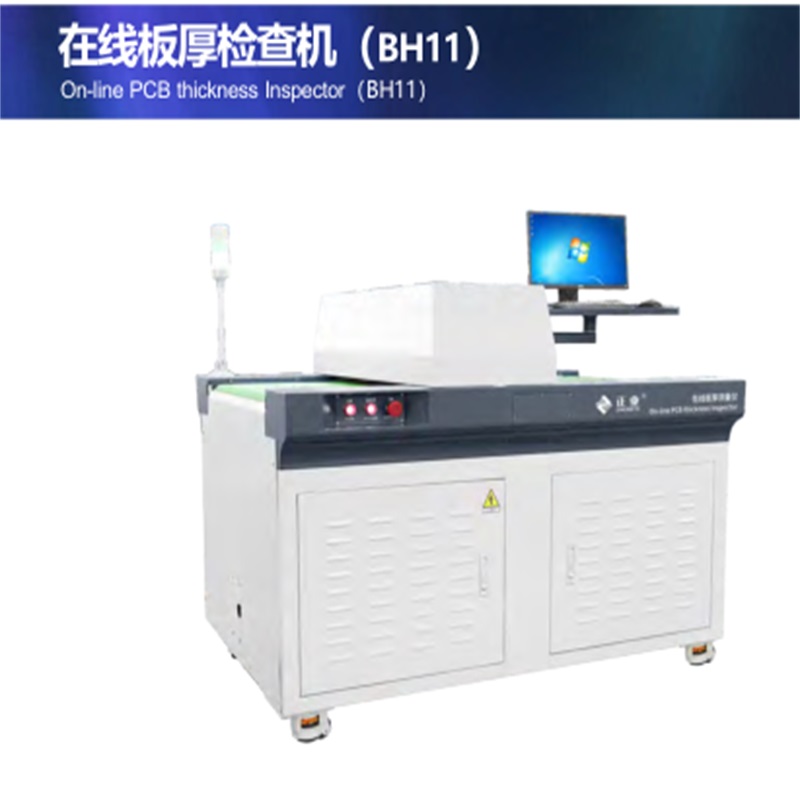

Ispettore spessore PCB online (BH11)



USO

La macchina per l'ispezione dello spessore delle lastre in linea viene applicata su PCB / PCBA, automobili, lavorazioni meccaniche e altri settori. Adotta la misurazione laser senza contatto. Può misurare con precisione lo spessore del pannello premente PCB, della plastica e dei film.


CARATTERISTICHE

1. Alta qualità: il rilevamento in linea può ridurre la produzione di prodotti difettosi e la misurazione laser senza contatto viene adottata senza effetti distruttivi;

2. Alta efficienza: l'efficienza di misurazione è 6-8s / PC;

3. Dati accurati: l'accuratezza del test è di ± 5μm;

4. Spessore della piastra di prova: 0-12mm, ampia gamma di spessore della piastra applicabile;

5. Misuratore di spessore a contatto personalizzato per PCB olio verde



PARAMETRO TECNICO

ARTICOLO                                                                       SPECIFICHE

Tipo di misurazione                                                   Misura senza contatto

Punto di test                                                     1. Auto-selezione

                                                                      2. Software per determinare, media di 5 punti di prova o 9 punti di prova.

Gamma di misurazione dello spessore della piastra                               0-12mm

Precisione del test                                               ± 5μm (pezzo standard)

                                                                      0-20μm (Rispetto al micrometro, grado di deformazione del PCB < 0,8 millimetri)

Gamma di dimensioni della piastra di prova                                       250 millimetri × 250 millimetri-650 millimetri × 620 millimetri

Efficienza del test                                                                 6-8S / pc

Precisione di posizionamento del punto di prova                                         3 millimetri ±

Modello del sensore                                                         LK-coriolis (keyence)

Risoluzione del sensore                                                             0.025μm

Diametro del sensore laser                                             Φ 50μm (Il laser)

Velocità della piattaforma                                                         6m / min, 12m / min

Statistiche dei dati                                                                     sì

Funzione di raccolta della lastra                                                 Opzionale

Temperatura dell'ambiente di lavoro                                   22 ± 3 ° C

Requisiti di potenza                                                 AC220V 50Hz

Fornitura di aria                                                                 0.6-0.8MPa

Energia                                                                               2kW

Peso                                                                           500KG

Dimensione aspetto (L × W × H)                 1536 × 1245 × 1420mm (piattaforma 900mm)
