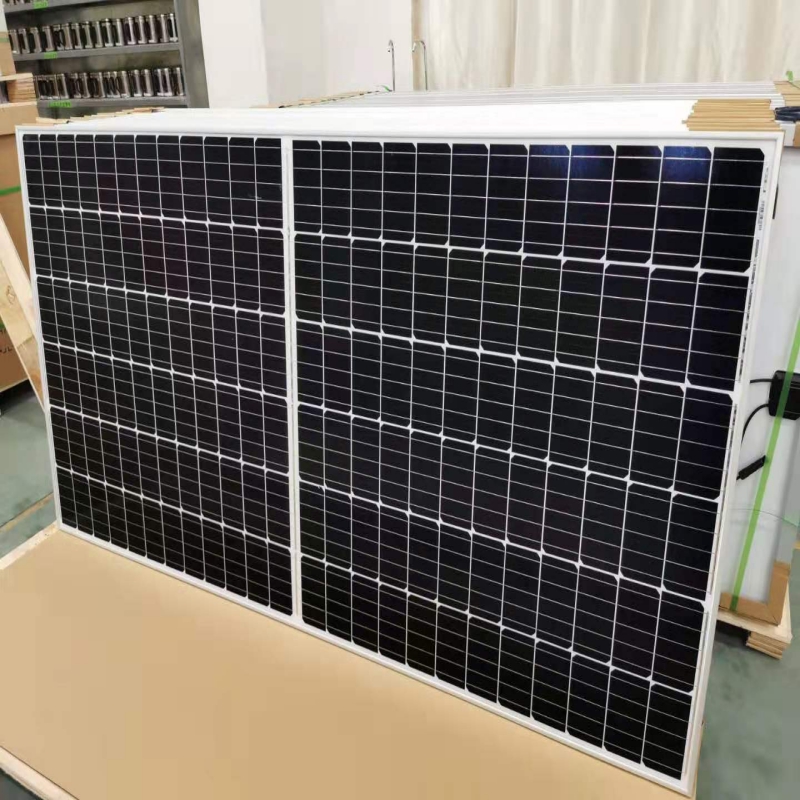

MODULO MONOCRISTALLINO AD ALTE PRESTAZIONI SYM72-6-200P-220P

Data di rilascio:2019-12-03 19:24

Cinque vantaggi dei prodotti

  • Coefficiente di potenza a temperatura più bassa del settore, Indutry con 12 anni di garanzia sul prodotto, Eccellenti prestazioni a bassa irraggiamento
  • Eccellente resistenza PID, tolleranza di potenza positiva del 3%, garanzia di ispezione EL a doppio stadio 100% prodotto privo di difetti
  • Il binning del modulo Imp riduce radicalmente le perdite di mis-match delle stringhe
  • L'affidabilità garantita e le rigorose garanzie di qualità vanno ben oltre i requisiti richiesti
  • Certificato per resistere a condizioni ambientali estreme -La superficie antiriflesso e anti-sporco minimizza le perdite di potenza da sporco e polvere -Resistenza alla nebbia salina, all'ammoniaca e alla sabbia soffiata per ambienti marini, agricoli e desertici -Eccellente carico meccanico 2400 Pa e carico neve 5400 Pa resistenza

Dettagli del prodotto

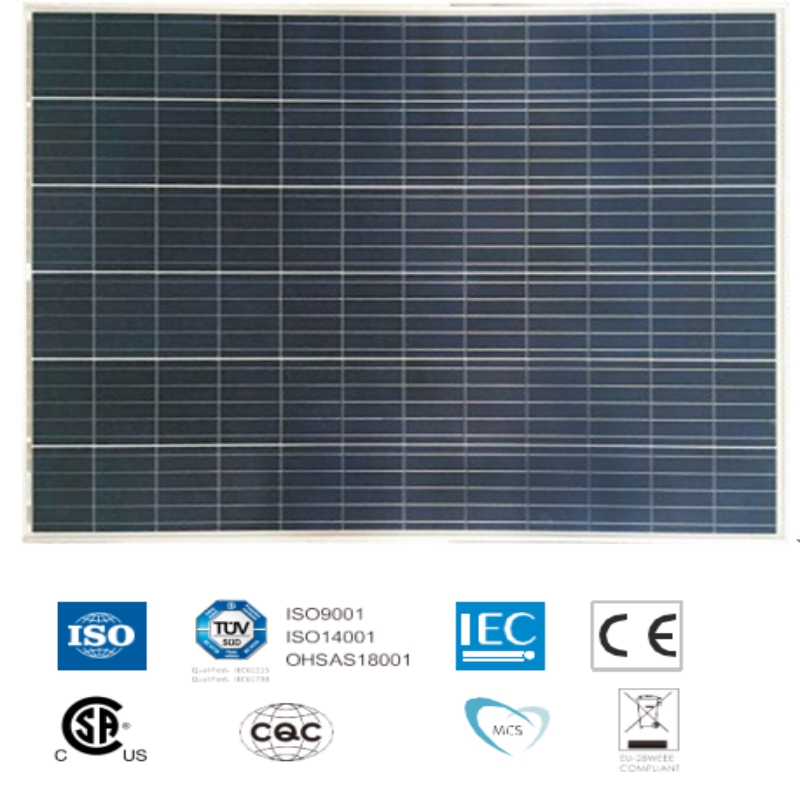

MODULO POLICCRISTALLINO ELL 72C

GAMMA DI USCITA DI POTENZA 200-220Wp

TENSIONE MASSIMA DEL SISTEMA 1000VDC

18,0% MASSIMA EFFICIENZA


DATI ELETTRICI (STC)

Numero di modello                                         SYM72-6-200P               SYM72-6-205P               SYM72-6-210P               SYM72-6-215P             SYM72-6-220P

Potenza nominale in Watt-Pmax (Wp)             200                                   205                                 210                               215                                 220

Tensione a circuito aperto-Voc (V)                   21.6                                 21.8                                 22.0                               22.2                               22.4

Isc corrente di corto circuito (A)                     9.59                                 9.68                                 9.77                               9.86                               9.95

Potenza massima tensione-Vmpp (V)           17.5                               17,7                                 17,9                               18.1                               18.2

Potenza massima corrente-impp (A)             8.57                                 8.72                                 8.93                               9.06                               9.17

Efficienza del modulo (%)                             17                                   17.1                                 17,3                               17.5                               17,7

STC: irraggiamento 1000 W / m², temperatura della cella 25 ° C, massa d'aria AM1.5 secondo EN 60904-3.


DATI ELETTRICI (NOCT)

Numero di modello                                           SYM72-6-200P               SYM72-6-205P               SYM72-6-210P         SYM72-6-215P           SYM72-6-220P

Potenza massima-Pmax (Wp)                     147.9                               151,6                               155,3                         159.0                           162.7

Tensione a circuito aperto-Voc (V)                     20.1                                 20.3                               20.4                           20,6                               20.8

Isc corrente di corto circuito (A)                     7.8                                   7.9                                 7.9                             8.0                               8.1

Massimo Tensione di alimentazione-Vmpp   (V)           16.1                                 16.2                               16,4                           16,6                               16,7

Potenza massima corrente-impp (A)             6.9                                   7.0                                 7.2                             7.3                                 7.4

NOCT: irraggiamento a 800 W / m², temperatura ambiente 20 ° C, velocità del vento 1 m / s.


DATI MECCANICI

Celle solari                                                             Policristallino 156,75 × 104,50 mm

Configurazione cellulare                                                 72 celle (6 × 12)

Dimensioni del modulo                                               1320 × 990 × 35 millimetri

Peso                                                                 14.5kg

superstrato                                                           3,2 mm, alta trasmissione, ferro basso, vetro ARC temperato

Substrato                                                             Backsheet bianco

Telaio                                                                 Lega di alluminio anodizzato argento tipo 6063T5, colore argento

J-Box                                                                   Diodi di bypass in vaso, IP67, 1000VDC, 3 Schottky

cavi                                                                 4.0mm² (12AWG), lunghezza 900mm

Connettore                                                           Compatibile con IP67 MC4


TEMPERATURA & CLASSIFICAZIONI AXIMUM M

Temperatura nominale della cella operativa (NOCT)                                             45 ° C ± 2 ° C

Coefficiente di temperatura di Voc                                                                   -0.32% / ° C

Coefficiente di temperatura di Isc                                                                     0,05% / ° C

Coefficiente di temperatura di Pmax                                                               -0.39% / ° C

Temperatura operativa                                                                         -40 ~ + 85 ° C

Tensione massima di sistema                                                                         1000VDC

Potenza nominale serie max                                                                           15A

Limitazione della corrente inversa                                                                         15A


P CONFIGURAZIONE DI ACKAGING

                                                  40ft                                 20ft

Numero di moduli per contenitore                                 1160                               500

Numero di moduli per pallet                                         2                                   2

Numero di pallet per container                                   580                                 250

Dimensioni confezione (LxLxA) in mm                   1340 * 1010 * 90                 1340 * 1010 * 90

Peso lordo della scatola [kg                                                     30                                     30

ATTENZIONE: LEGGERE LE ISTRUZIONI PER LA SICUREZZA E L'INSTALLAZIONE PRIMA DI UTILIZZARE IL PRODOTTO.
