1.0 INTRODUZIONE

HDMI al convertitore di segnale CVBS che converte il segnale video HDM o il segnale audio in AV (CVBS) e il segnale audio stereo FL / FR, mentre supporta i segnali di bordo del sistema DVI.Aiuta gli utenti a convertire l'alta qualità del segnale video HDMI in normale segnale CVBS (definizione standard 480i, 576i), così che può giocare in TV, VHS VCR, registratori DVD, ecc Supporto NTSC e PAL due formati TV.

2.0 CARATTERISTICHE

1.conversione hardware, plug e play senza alcun driver software;

2.Supporta il protocollo HDCP, supporto per HDMI 1.3;

3.sostenere NTSC e PAL due formati standard TV;

4!Un ingresso HDMI, un output AV:

    Input: HDMI x 1;

    Output: CVBS x 1; L / R x 1;

5.input HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz;

6.Compatibile con la modalità DVI 800--;120;600,1024x768,1280-;350;720,1280-9350;120;1024，

    1920&;;1080/@60hz;

7.CVBS output: 480I, 576I;

8.Produzione audio: canali L/R;

9.Dimensioni：100mm(W)x115mm(D)x 25mm(H).

3.0 ACCESSORI PACKING:

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

1.HDMI A CVBS CONVERTER------------1 Pcs

2.Manuale d'uso-----------------------------------------------------------------------

3.Alimentazione di energia------------------------------------------------------------------------

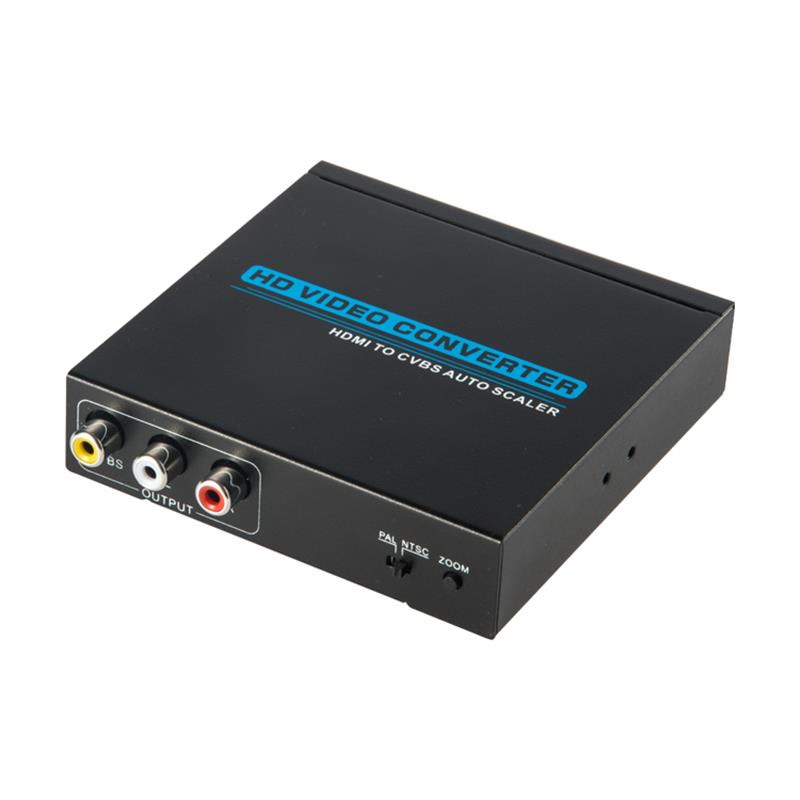

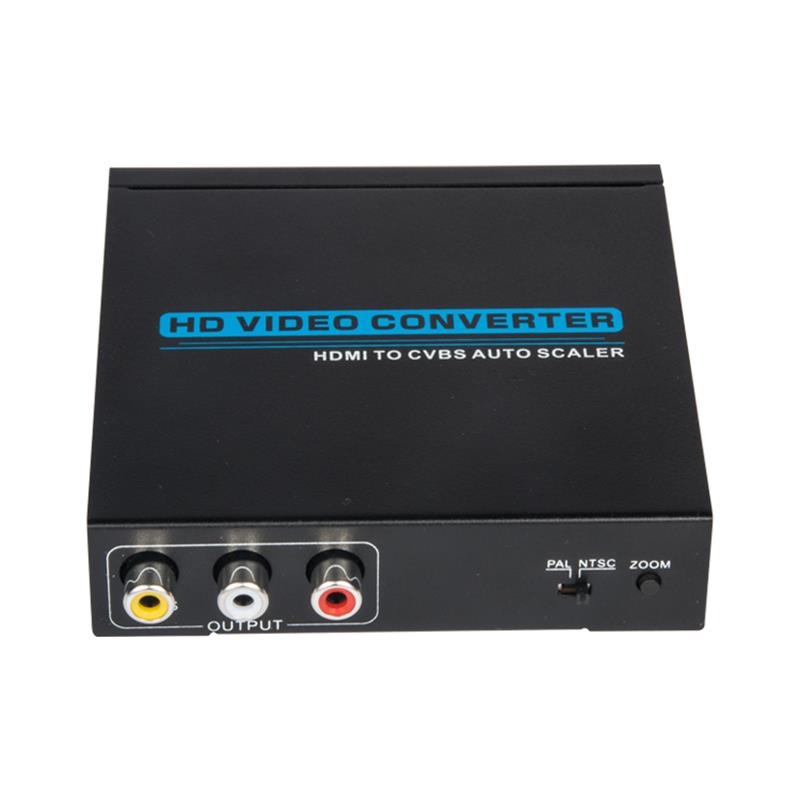

DESCRIZIONE DEL PANNELLO 4.0

Si prega di studiare i disegni del pannello qui sotto e di familiarizzare con l'input del segnale, l'output/i e le esigenze di potenza.

DC 5V----------------------------------------------------------------------------------

POTERE LED---------------------------------------------------------------------------

HDMI Input-------------------------------------------------------------------------------

A/V OUTPUT------------------------------------------------------------------------------

PAL / NTSC ---PAL e NTSC dispositivo di selezione del formato standard

ZOOM Button ---change the picture size on screen display

5.0 ZONE DI APPLICAZIONE

A. Industria civile: set-top box, XBOX360, PS3, giocatori ad alta definizione.

B. Settore industriale: fotocamera ad alta definizione, video camera, con questo comune

    Dispositivo di visualizzazione al posto dei monitor HDMI a grande schermo, a

    ridurre i costi e lo spazio.
