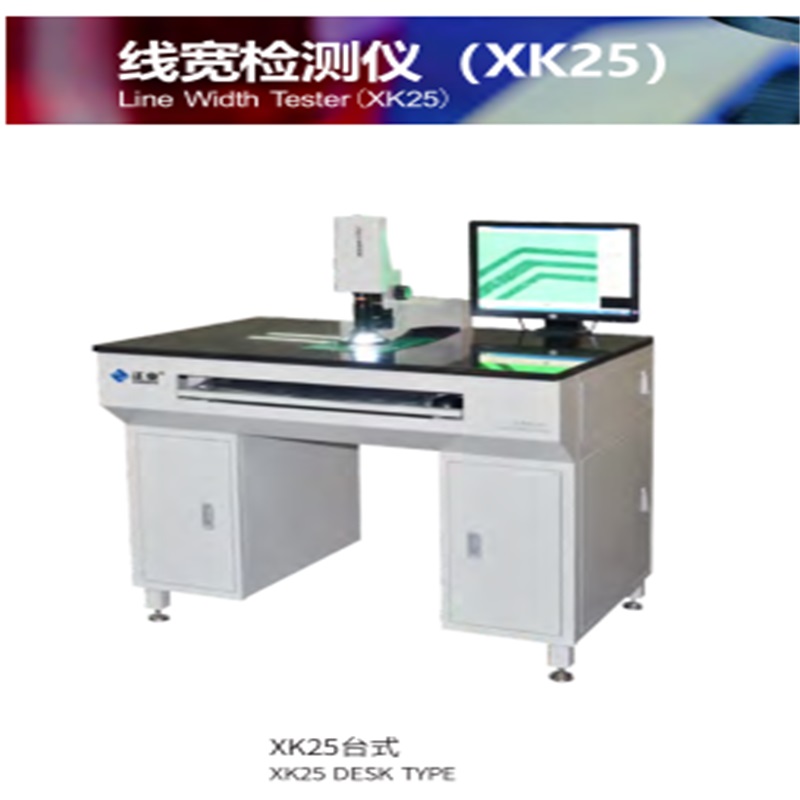

PCB   Tester larghezza linea (XK25)

USO

Questi strumenti sono adatti per misurare le larghezze della gamma interna ed esterna dei semi PCB dopo l'attacco (prima del mascheramento della saldatura). È inoltre possibile misurare la distanza tra due linee, la distanza tra i fori e il bordo, i diametri dei fori rotondi, i fori ciechi e gli archi. Inoltre, sono disponibili le larghezze di misurazione del wafer IC, lo spessore dei film e le schede LCD.

CARATTERISTICHE

1. Preciso: adozione di un dispositivo di regolazione della distanza di messa a fuoco ad alta precisione, elaborazione delle immagini, delimitazione automatica e tecnologie degli algoritmi sub-pixel.

2. Efficiente:   Posizionamento LED rosso;

      Tecnologia di confine automatica;

      Perfetta funzione delle statistiche SPC.

PARAMETRO TECNICO

ARTICOLO                                                                                 XK25

Precisione       Accuratezza di misurazione                                 ± 1 micron

                      Risoluzione                                           0.4 micron /pixel ~ 2.7 micron /pixel

                      Ingrandimento totale                                   70X ~ 450X

                      Ingrandimento dell'ottica                     1,4X ~ 9X regolabile in continuo

Oggetti         Larghezza PCB                                                 ≤ 760 millimetri

                    Campo visivo                                   0,53 millimetri × 0,4 millimetri ~ 3,3 millimetri × 2,5 millimetri

                    Larghezza della linea                                               20 micron ~ 1200μm

Dimensione aspetto (L × W × H)               960 × 780 × 1280mm (senza computer)

  Peso (senza computer)                                             145kg
