PCB Warpage Checker (QQ1000 / QQ3000)

Data di rilascio:2019-08-24 16:33

Cinque vantaggi dei prodotti

  • 1. Accurato: la misurazione del sensore di spostamento laser di alta precisione della piastra di piegatura della piastra diventa valori deformati con elevata stabilità;
  • 2. Intelligente ed efficiente
  • Utilizza la comunicazione dati ad alta velocità, la piattaforma di precisione, la tecnologia di visualizzazione dei dati delle immagini in tempo reale;
  • Il design modulare, la velocità di rilevamento online può raggiungere i 12,5 m / min, l'identificazione automatica di OK / GN e la ricezione rispettivamente.
  • La misurazione del sensore di spostamento laser ad alta precisione della piastra di piegatura della piastra diventa valori deformati con elevata stabilità.

Dettagli del prodotto

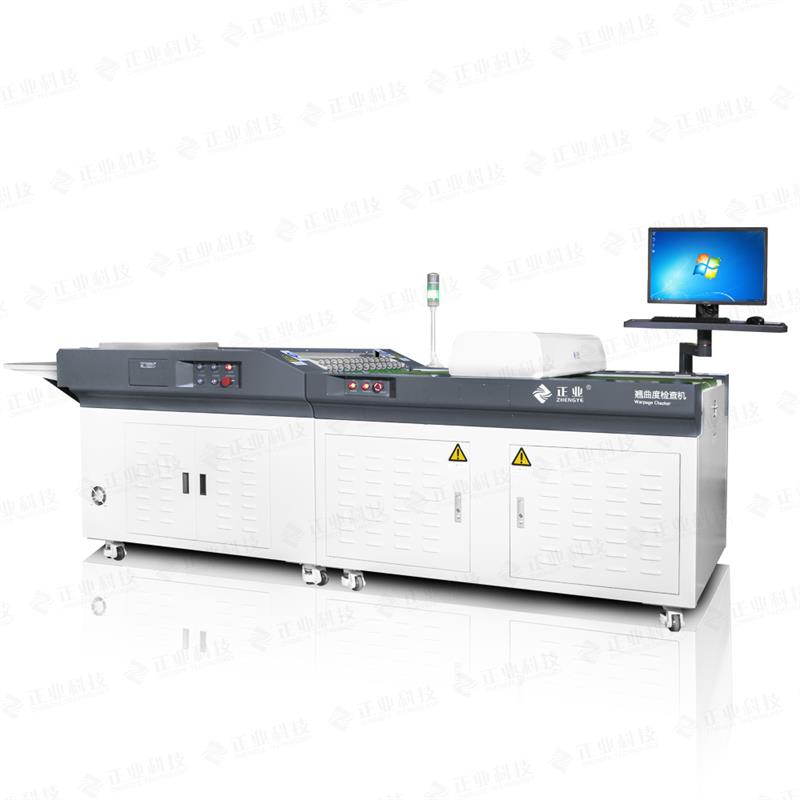

PCB   Warpage Checker (QQ1000 / QQ3000)



USO

Questa macchina viene utilizzata per rilevare la flessione e la deformazione della lastra su lastra PCB finita o una lastra rivestita in rame, ed emette automaticamente giudizi OK, NG in base al risultato del rilevamento.

CARATTERISTICHE

1. Preciso: la misurazione del sensore di spostamento laser ad alta precisione della piastra di piegatura della piastra diventa valori deformati con elevata stabilità;

2. Intelligente ed efficiente:

      Prendere utilizzo della comunicazione dati ad alta velocità, piattaforma di precisione, tecnologia di visualizzazione dei dati di immagine in tempo reale;

    T Il design modulare, la velocità di rilevamento online può raggiungere i 12,5 m / min, l'identificazione automatica di OK / GN e la ricezione rispettivamente.


PARAMETRO TECNICO

ARTICOLO                                                         QQ1000                             QQ 3000

Precisione di ispezione                                         ± 0,15 mm (blocco del calibro standard)

Velocità di ispezione                                               6,5 m / min, 12,5 m / min (Opzionale)

Oggetti           Spessore PCB                 0,5 millimetri ~ 5,0 millimetri                     0,5 millimetri ~ 10,0 millimetri

                      warpage                           0,3 millimetri ~ 5,0 millimetri                     0,3 millimetri ~ 5,0 millimetri

                      Dimensione della tavola                     Min: 40 mm 80 millimetri ×               Min: 80mm × 40mm

                                                      (Senza piastra di scarico)         (Senza piastra di scarico)

                                                            Max: 480 mm × 500 mm           Max: 630 mm × 300 mm

Dimensione (L × L × A)                                         3.510 millimetri × 1.160 millimetri × 1.050 millimetri

Peso                                                                               450KG
