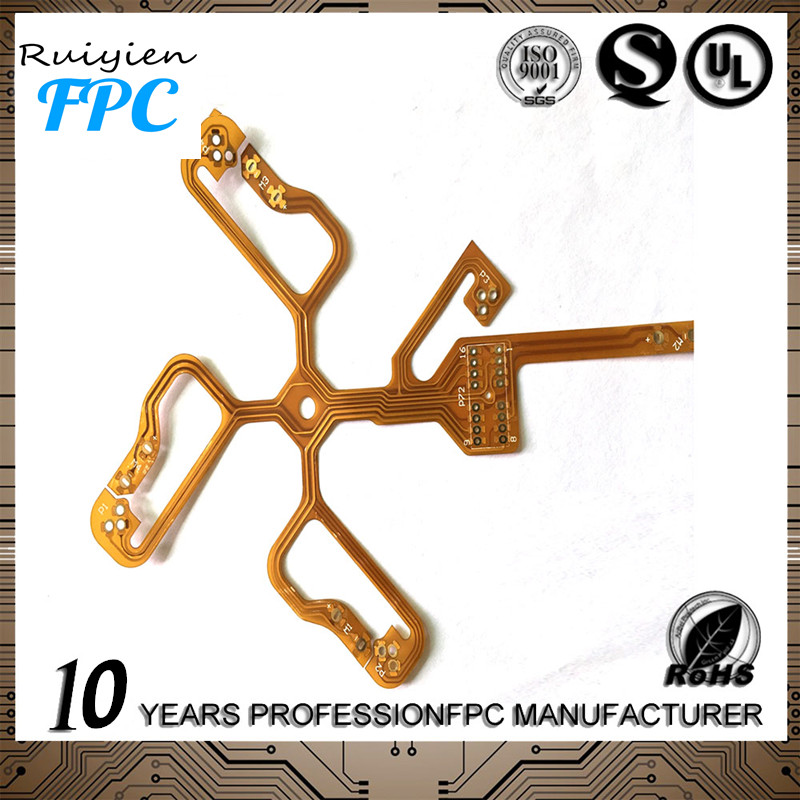

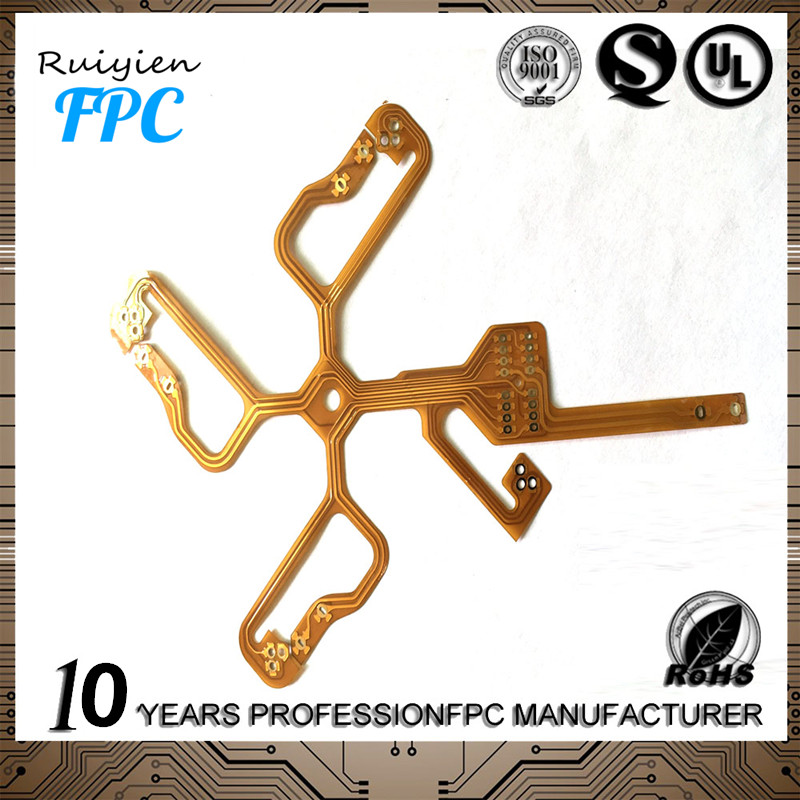

Ruiyien PCB, modulo fotocamera FPC FPC Polyimide Film Applicazione elettronica FPC Flat Cable circuito stampato flessibile

Data di rilascio:2019-01-07 11:58

Cinque vantaggi dei prodotti

Siamo in grado di fornire un servizio unico. Siamo cresciuti in un produttore professionale di PCB e PCBA. Abbiamo un dipartimento indipendente di ricerca e sviluppo e un sofisticato sistema di controllo della qualità.
Proteggere la tua proprietà intellettuale è il lavoro uno! Il nostro staff di professionisti qualificati lavora tutti sotto un rigido contratto di riservatezza e tratta la tua documentazione importante come se fosse la sua.
I nostri prodotti sono fabbricati secondo gli standard UL / Rohs per assicurare assemblaggi di qualità dall'inizio alla fine. Che si tratti di una semplice usanza o no. Prodotto o una complessa produzione chiavi in mano, aderiremo ai più alti standard di qualità.
Siamo in grado di fornire un servizio 24 ore per voi. Siamo orgogliosi della nostra capacità di personalizzare i programmi su misura in base alle esigenze dei nostri clienti. Prendiamo il tempo necessario per ascoltare le vostre esigenze di business uniche e poi ci proponiamo di superarle.
Forniamo inoltre componenti di sourcing, progettazione PCB, copia PCB, disegno PCB, assemblaggio PCB e così via.

Dettagli del prodotto

Descrizione del prodotto

Materiali: PI, rame e Ni / Au
Tipo: FPC
strati: 1-4 strati
Dimensioni della tavola finite: 10 x 15, 250 x 380 mm
Spessore del pannello: da 0,057 a 0,6 mm
Tolleranza dello spessore del pannello finito: ± 2 mil
Diametro del foro: da 0,15 a 6,7 mm
Diametro finito: 0,1 mm (minimo)
Spessore dielettrico dello strato interno (1/2 mils PI con adesivo 15um): da 0,0275 a 0,1 mm
Tolleranza del diametro del foro del PTH: ± 2 mil
Tolleranza del diametro del foro di NPTH: ± 1 mil
Tolleranza posizione foro (rispetto ai dati Gerber): ± 1 mil
Spessore del rame del foro PTH: da 8 a 30 μm
Tolleranza dopo l'incisione: generalmente ± 30, 15% per l'impedenza
Tolleranza dell'immagine per immagine (minimo): ± 3 mil
Tolleranza dell'immagine a bordo (minimo): ± 2 mil
Registrazione dello strato di copertura (minimo): 6 mils
Diametro del foro di perforazione: da 0,1 a 5,0 mm
Tolleranza di incollare adesivo e rinforzo: ± 0.3mm
Tolleranza della dimensione della punzonatura (matrice dura): ± 4 mil
Tolleranza dimensione punzonatura matrice (stampo morbido): ± 12 mil
Tolleranza di impedenza (minimo): ± 10%
Tolleranza SMT e larghezza del passo (minimo): ± 4 mil

PCB & Informazioni PCBA:

* Materiale di base: FR4, TG, CEM-1, CEM-3, Alluminio
* Spessore di rame: 0,5-4,0 once
* Spessore: 0,2-3,0 mm
* Maschera di saldatura: verde, rosso, blu, giallo, nero, bianco ecc
* Min. larghezza della linea: 0,2 mm
* Min. spazio della linea: 0,2 mm
* Min. diametro del foro: 0,25 mm
* Dimensione massima scheda: 600 x 1200 mm
* Trattamento superficiale: latta spray, HASL, senza piombo, oro ad immersione, placca oro, OSP, ENIG ecc
* tempo di consegna: sette giorni
* Capacità: 30.000 Metro quadro / metri quadri / mese

PCBA (circuito stampato con assemblaggio)

* Essendo un produttore di PCB, abbiamo sempre una relazione molto stretta con il design
* Di conseguenza, siamo in un'ottima posizione nel fornire non solo PCB, ma anche il montaggio tutto il prodotto per te
* Invece di procurarsi un produttore separato per PCB e assemblaggio, è meglio scegliere a produttore che può fare entrambe le cose.

* Facciamo sempre il miglior prezzo e il miglior servizio in PCB e PCBA per voi.
Certificazione:

Approvazione UL
ROHS
ISO9001: 2000
Certificazione CE
Certificazione senza piombo SGS

* bene e controllo di alta qualità
*pronta consegna
* piccolo ordine accettabile
* procedura artigianale perfetta
* I disegni del cliente sono i benvenuti
